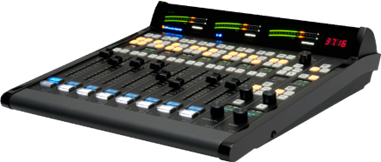

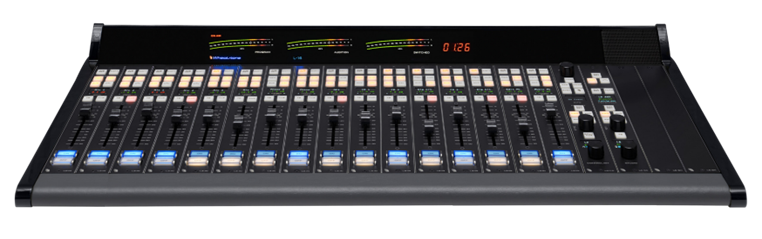

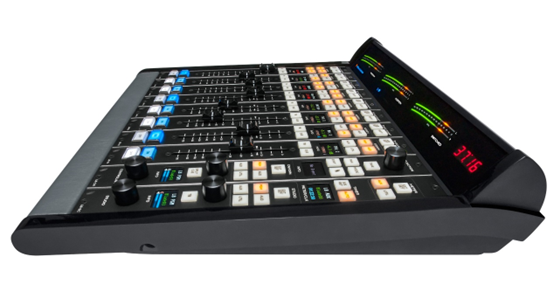

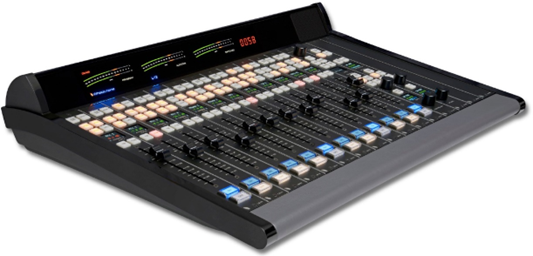

L-8/L-12/L-16 这款时尚的控制面板大小恰到好处，适合新闻制作和电台播出。与之前流行的LX-24一脉相承，同样在能力上很强，可用于新闻制作、电台播出、配音工作，以及拥有与之配套的功能丰富的应用程序。L-8、L-12和L-16基于与LX-24相同的设计原则：精密制造、超薄外形、桌面IP控制面板，带有可热插拔的单独推子模块，并可为任何一路推子提供可分配的信号源。

每个推子可以访问四条立体声输出总线、一条立体声预听总线和它自己的单独总线-负。还提供了一个OLED源名称显示、一个A/B源选择器和一个可编程软按钮，以及一个设置按钮，用于访问主控模块中可分配的控件。只需轻触按钮，即可保存和调用L-8、L-12或L-16配置的快照，使不同工作场景的设置变得轻而易举。

L-8/L-12/L-16仪表桥具有三组明亮的高分辨率LED仪表。还包括一个数字定时器。控制台有控制室和耳机输出，带有音量控制和源选择，以及独立的演播室监听输出。L-12和L-16还各有一个内置的提示扬声器。

这些控制面板，都是为 WheatNet-IP 智能网络而设计。控制台的主机刀片可以为 L-8 提供音频混合功能和供电（L-12 和 L-16 具有专用电源）;可以为各种数字和模拟格式的I/O添加额外的刀片。这些 全IP 的控制面板，功能全面，外形超薄。只需将 L-8、L-12 或 L-16 接入 WheatNet-IP 智能网络，即可将网络中任何位置的任何类型的任何源快速分配到任何通道推子。

•      超薄桌面外形可实现清晰的视线

•      任何推子的任何源

•      四条立体声总线

•      A/B 双输入切换

•      每个输入通道上的总线减号 （N-1）

•      热插拔推子模块

•      场景预设调用

•      内置耳机放大器和电平控制

•      L-12 或 L-16 上的内置提示扬声器

•      包括 IP88CB（L） 控制台主机刀片

可选的OLED开关面板，可用于L-8, L-12和L-16，每个按钮都有一个高分辨率的OLED显示屏，可以很容易地定制以指示其功能。这些按钮是可编程的，可以处理任何您可以编写脚本的事情。

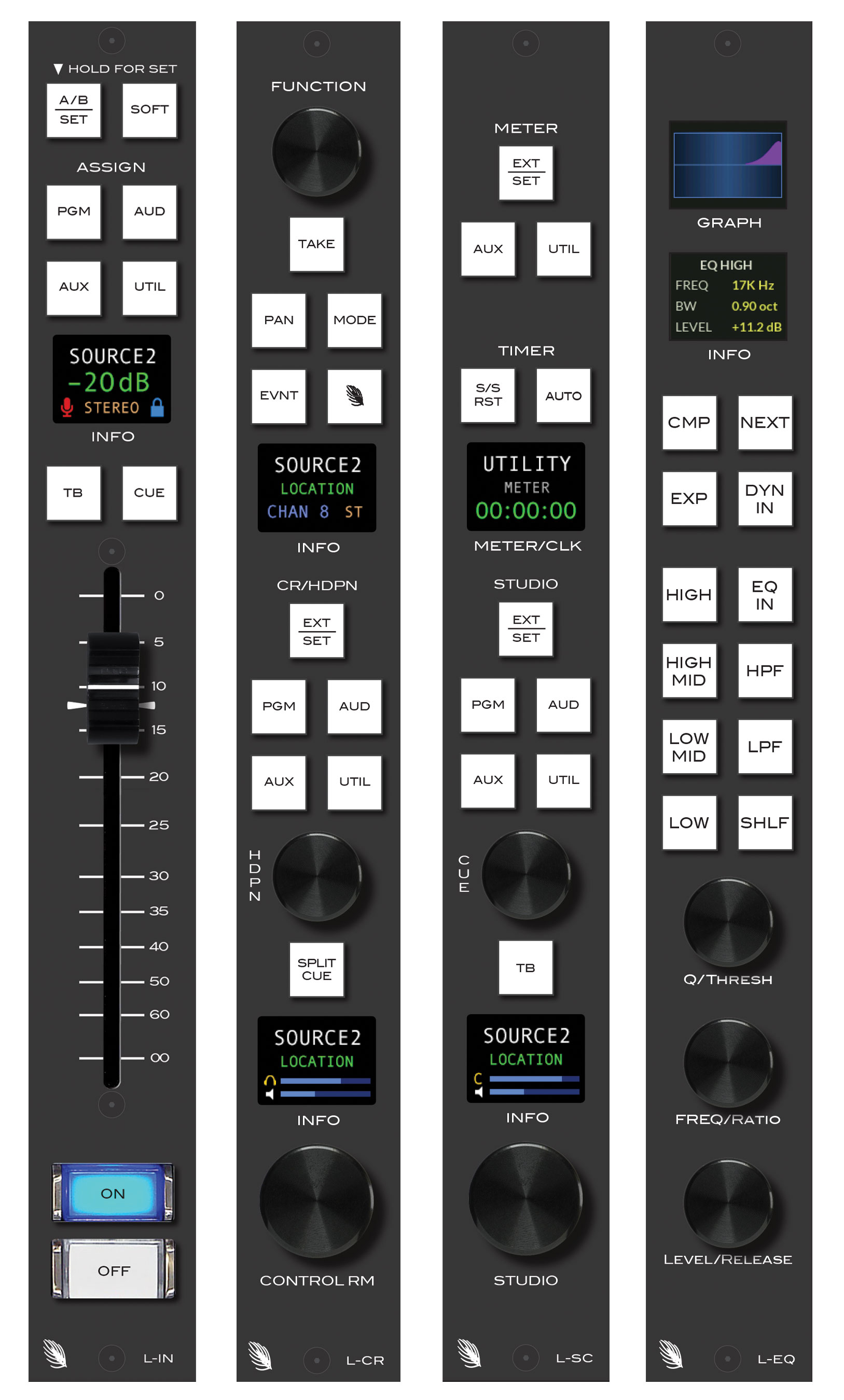

ü  A/B SET 按一下此按钮可在通道的 A 和 B 源输入之间切换。按住 （SET） 可对通道的源信号进行编程并访问 PAN 声像和 MODE模式功能。

ü  SOFT 可编程一键式按钮;通常用于访问热源预设选择或通道模式设置。

ü  ASSIGN 将通道的信号分配给四个控制台输出总线：节目总线，试听，辅助和实用程序。

ü  INFO OLED 彩色显示屏，显示频道的信号源、推子和模式设置。

ü  TB 一种瞬时开关，用于激活与通道源信号相关的总线负/IFB 输出的对讲。

ü  CUE 将通道的信号放在控制台的预听总线上。

ü  FADER 采用Penny+Giles电位器的长冲程推子，用于设置通道的输出电平。

ü  ON/OFF 这些通道上的信号开关。可以触发本通道上外部源信号的输入和终止。

ü  FUNCTION 一种旋钮编码器，每当在控制台上按下 SET 按钮时，它就会滚动浏览各种控制选项。

ü  TAKE 一旦功能控件选择了所需的结果（源、模式、声相、事件等），按下 TAKE 按钮即可激活该选择。

ü  PAN 在立体声场中平移所选通道的信号。

ü  MODE 将所选通道的信号设置为左、右、立体声或单声道。

ü  EVENT L-8 控制台可以存储 8 个命名事件（控制台控制面快照）以供即时调用。

ü  INFO 显示与 SET 按钮相关的信息 – 输入面板、事件等。

ü  CR/HDPN 五个源选择按钮（EXT、PGM、AUD、AUX、UTIL）

ü  确定控制室/耳机监听源。如果 EXT/SET 按钮按住，可以选择网络中的任何源（源可见性软件控制）。

ü  HDPN 设置内置耳机放大器（位于右侧控制台端件的输出插孔）的输出电平。

ü  SPLIT CUE 对当前监视器源 L+R 求和并将其发送到正确的通道;提示显示在左侧通道中。

ü  INFO 显示当前 CR/HDPN 监听信号的源和位置信息，以及耳机和 CR 输出电平的条形图指示器。

ü  CONTROL RM 控制室监视器输出信号的电平控制。

ü  METER 类似于CR/HDPN源选择开关组的仪表。确定控制台的已切换仪表对应的监视器源。

ü  TIMER 开始/停止切换或复位（按住）用于仪表桥数字定时器。当按下编程输入通道的ON开关时，AUTO开关从零开始启动定时器。

ü  METER/CLK 显示开关仪表对应的信号信息；包括一天的时间数字时钟。

ü  STUDIO 类似于 CR/HDPN 源交换机组。

ü  CUE 设置控制台CUE总线的主级别。

ü  TB 一个瞬时动作开关，用于发送控制台操作人员的麦克风信号到演播室监听输出。

ü  INFO 显示演播室监听信号的源和位置信息，以及提示和演播室监听器输出电平的条形图指示器。

ü  STUDIO 演播室监听器输出信号的电平控制。

ü  GRAPH直观地显示 EQ 曲线或动态设置。

ü  INFO 显示与对 EQ 或动态所做的更改相关的文本数据。

ü  CMP/EXP 选择压缩或扩展以编辑动态，可通过面板底部的三个旋钮进行控制。

ü  NEXT 将 EQ/DYN 面板导航到当前推子的下一个推子，使在控制台上循环切换 EQ 和动态设置变得更加容易。

ü  DYN IN 激活动态并将其应用于所选音频。

ü  HIGH/HIGH MID/LOW MID/LOW

ü  选择哪个频段将受面板控制旋钮的影响。

ü  LPF/HPF 激活高通或低通滤波器设置。

ü  SHLF 激活搁架控制曲线，而不是高和/或低 EQ 频段的峰值升压/削减。

ü  EQ IN 激活均衡并将其应用于所选音频。

ü  Q/THRESH 控制所选 EQ 频段的范围曲线宽度或动态阈值设置。

ü  FREQ/RATIO 设置所选 EQ 频段的中心频率或动态/扩展的比率设置。

ü  LEVEL/RELEASE 控制所选EQ波段的升压/削减电平或动态/扩展的释放设置。

ü  (NOTE: L-8/L-12/L-16 控制台的均衡器是可选的)。
